Thin flexible 12-button membrane keypad 70x77mm with adhesive backing and 7-pin .1" connector

Adafruit

Adafruit Membrane 3x4 Matrix Keypad 12-button 7-pin .1" pitch 70x77mm adhesive

SKU CH-HB7P-ZG8FN

A 12-button 3×4 matrix keypad with adhesive backing that scans through 7 microcontroller pins

  • TypeEngineering Development Tools
  • 12 buttons in a 3x4 telephone grid
  • 7 microcontroller pins scan the full matrix
  • Flexible membrane with adhesive backing for easy mounting
  • .1 inch pitch header plugs straight into a breadboard
  • Thin 1 mm profile keeps the assembly low-profile

12-button membrane keypad for microcontroller

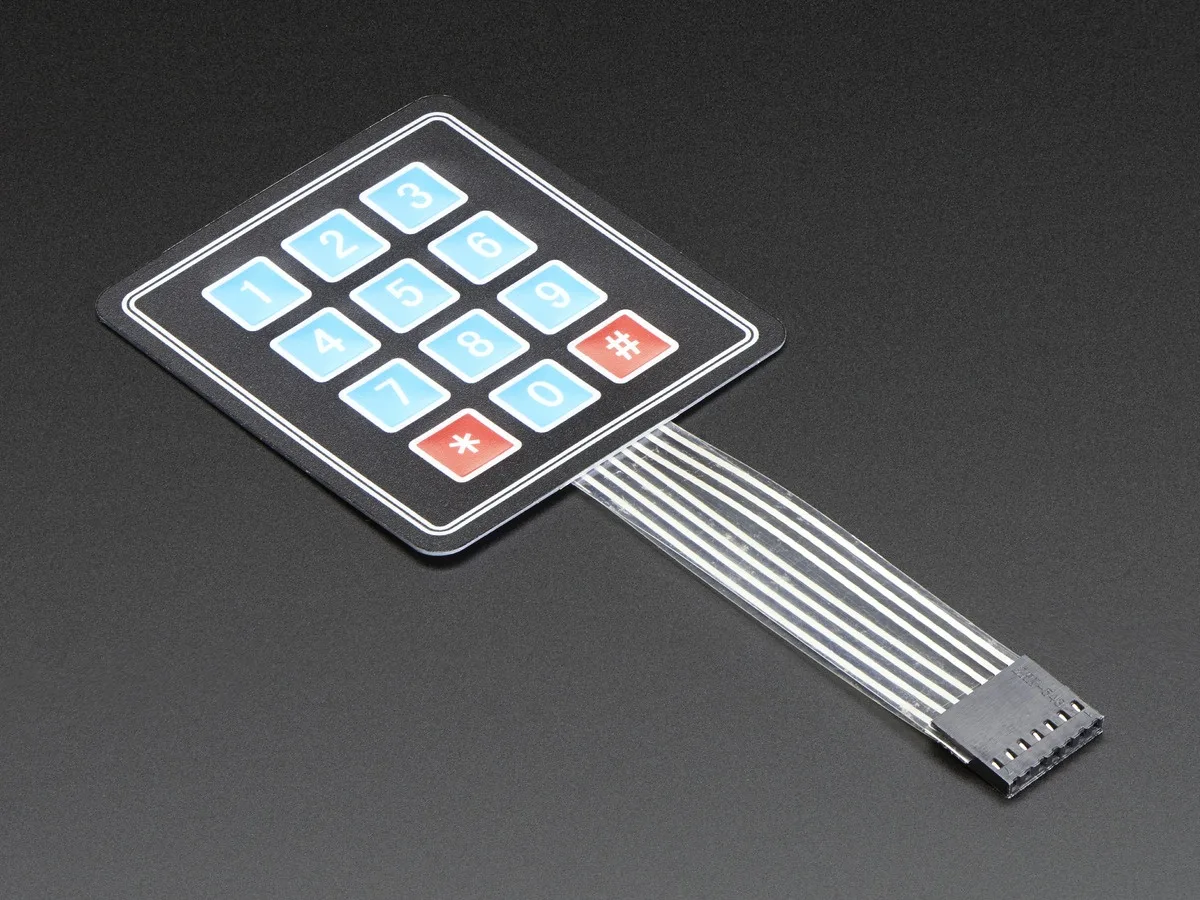

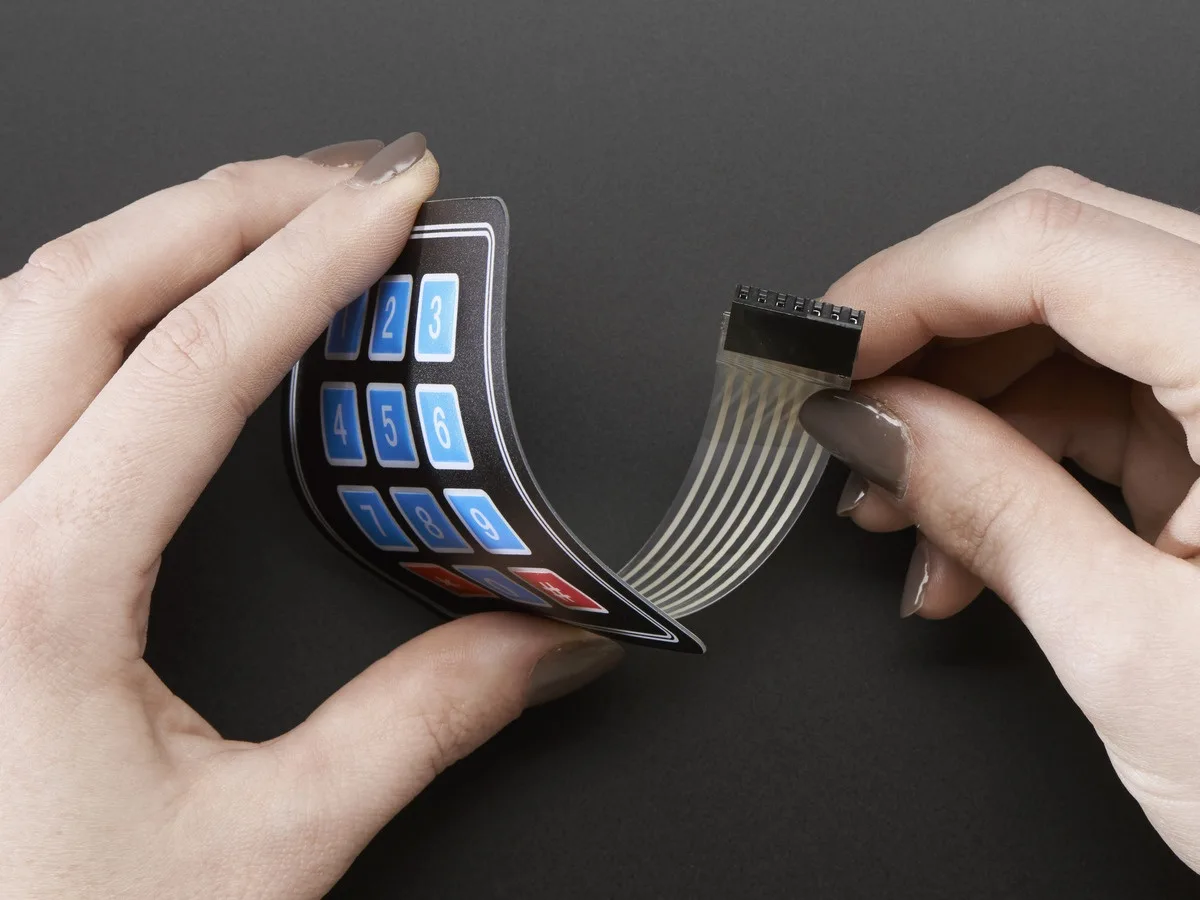

This 3x4 matrix keypad provides twelve tactile keys in a telephone-style layout. The thin, flexible membrane measures 70mm by 77mm and only 1mm thick, with an adhesive backing that sticks to most surfaces. It connects through a 7-pin 0.1" pitch header, requiring just seven microcontroller pins to scan the full grid. A 7-pin extra-long header strip is included for breadboard prototyping.

Low-profile design with minimal electrical load

The membrane construction adds only 7.5 grams and 1mm of height, so it fits inside tight enclosures without affecting airflow or adding thermal mass. Scanning the matrix draws negligible current from the microcontroller, leaving the power budget untouched for other peripherals. No active cooling or additional power circuitry is required, and the passive design produces zero acoustic noise during operation.

Adhesive backing and breadboard header simplify

The pre-applied adhesive lets you mount the keypad directly on a panel, enclosure wall, or handheld device after removing the protective paper. The included 7-pin extra-long header strip plugs straight into a standard 0.1" breadboard, giving 85mm of cable reach for comfortable wiring. No soldering is necessary for temporary prototypes, while the header pins also support permanent soldered connections.

จุดเด่น

  • 12 buttons in a 3x4 telephone grid
  • 7 microcontroller pins scan the full matrix
  • Flexible membrane with adhesive backing for easy mounting
  • .1 inch pitch header plugs straight into a breadboard
  • Thin 1 mm profile keeps the assembly low-profile

ข้อมูลจำเพาะ

TypeEngineering Development Tools

คำถามเกี่ยวกับสินค้านี้

How do I mount the 70mm x 77mm keypad and which step is often missed?

Peel the paper off the adhesive backing and press the 1 mm thick membrane onto a clean, flat surface; the step people skip is cleaning the mounting area first, so dust does not weaken the bond.

What part of the 12-button matrix will need replacement first?

The membrane switches themselves; after many press cycles the conductive traces can wear out, and the whole keypad is replaced as a single unit.

What limits how long I can scan the 7-pin matrix continuously?

The microcontroller's own polling speed and debounce routine; the passive keypad has no thermal or electrical limit of its own.
